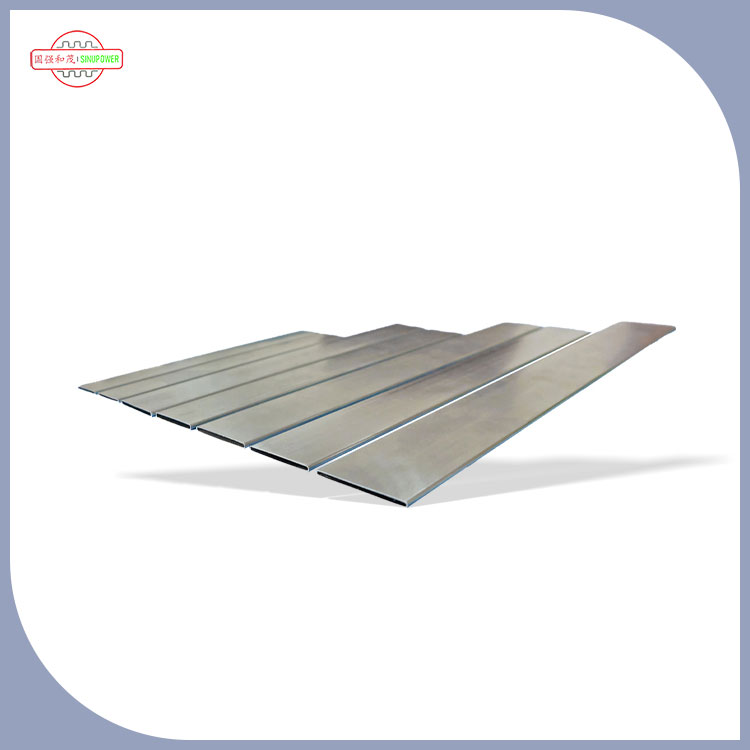

Tubes de transfert de chaleur Sinupower Changshu Ltd.a étudiéTubes de sablier pour radiateursen ce qui concerne la stabilité de l'écoulement et le comportement thermique dans les systèmes d'échange de chaleur compacts, où la géométrie remodèle directement la façon dont la chaleur et le fluide interagissent à l'intérieur d'un réseau de tubes.
Ces dernières années, le débat sur la géométrie des tubes dans les systèmes thermiques a dépassé la simple sélection de forme pour s'intéresser à des questions plus profondes de performances basées sur la physique. Parmi ces géométries, le profil du sablier a attiré l'attention car il semble simple, mais il modifie simultanément plusieurs variables en interaction : vitesse d'écoulement, répartition de la pression, modèles de turbulence et exposition de la surface. Au lieu d’agir comme un canal passif, le tube devient un élément actif du mécanisme d’échange thermique.
La caractéristique déterminante des tubes Hourglass est la section centrale rétrécie. Cette « taille » n’est pas seulement une variation structurelle ; cela modifie le comportement du fluide à un niveau fondamental.
Lorsque le fluide pénètre dans la section d'entrée plus large, il ralentit légèrement, puis accélère en traversant la zone médiane resserrée, avant de se dilater à nouveau à la sortie. Ce cycle continu d'accélération et de décélération crée un profil d'écoulement dynamique très différent des tubes cylindriques droits.
D'un point de vue pratique, cette forme introduit une instabilité contrôlée, suffisante pour améliorer le mélange, mais pas suffisamment pour provoquer des pertes de turbulence perturbatrices.
La relation entre vitesse et pression est essentielle pour comprendre pourquoi cette géométrie est efficace. À mesure que le fluide pénètre dans la section la plus étroite :
- La vitesse augmente
- La pression statique diminue
- L'énergie cinétique locale augmente
Une fois que le liquide sort de la constriction, l’inverse se produit. Ce cycle de pression répété aide à briser les couches limites thermiques qui adhèrent généralement aux parois internes des tubes.
Un autre effet subtil est le changement dans la façon dont le fluide « entre en contact » avec la surface interne. Dans les tubes uniformes, les couches de fluide peuvent se stratifier, limitant ainsi l'interaction entre l'écoulement central et la paroi. La forme du sablier perturbe cette superposition, augmentant la fréquence de contact et améliorant la cohérence du transfert de chaleur.
La physique des tubes sablier pour radiateurs peut être expliquée à l’aide de principes simplifiés de la dynamique des fluides sans nécessiter de modélisation mathématique avancée.
Le principe de continuité stipule que pour un écoulement incompressible :
Surface de la section transversale × vitesse = constante
Lorsque le tube se rétrécit au centre, le fluide doit accélérer pour maintenir son débit. Cette accélération n’est pas seulement un changement numérique : elle modifie la façon dont l’énergie est distribuée dans le champ d’écoulement.
Le principe de Bernoulli aide à expliquer le changement d'énergie :
- Dans les sections plus larges : pression plus élevée, vitesse plus faible
- En taille étroite : pression plus faible, vitesse plus élevée
Cet état d’énergie alterné contribue à améliorer les échanges thermiques car il remodèle constamment la façon dont la chaleur est transportée entre les couches de fluide.
Bien que l'écoulement puisse sembler macroscopiquement régulier, des perturbations à petite échelle se forment au niveau des zones de transition entre les sections larges et étroites. Ces micro-tourbillons :
- Réduire les zones thermiques stagnantes
- Augmenter l'efficacité du mélange
- Actualiser les couches limites plus fréquemment
Le résultat est une interface thermique plus active sans nécessiter d’agitation mécanique externe.
Dans les systèmes d'échange de chaleur, l'efficacité est souvent limitée non pas par la seule conductivité des matériaux, mais par l'efficacité avec laquelle la chaleur peut se déplacer du fluide à la surface, puis dans le milieu environnant.
La géométrie deTubes de sablier pour radiateursrépond directement à cette limitation.
| Fonctionnalité | Comportement du tube droit | Comportement du tube de sablier |
| Modèle de flux | Uniforme, à dominante laminaire | Zones d'accélération alternées |
| Couche limite | Stable et plus épais | Fréquemment perturbé |
| Cohérence de l'échange thermique | Modéré | Plus uniforme sur la longueur |
| Comportement à la pression | Chute stable | Variation cyclique |
| Effet de mélange | Limité | Micro-mélange amélioré |
Ce tableau montre que l’avantage n’est pas un facteur unique, mais une combinaison de multiples changements physiques en interaction.
Dans les systèmes thermiques pratiques, cela conduit à un contrôle de température plus stable dans des conditions de charge fluctuantes, en particulier dans les environnements où l'apport de chaleur n'est pas constant.
On suppose souvent que le choix des matériaux domine les performances thermiques. Cependant, la géométrie peut avoir une influence tout aussi importante.
Une limitation clé dans de nombreux systèmes thermiques est la couche limite, une fine région proche de la paroi du tube où le fluide se déplace lentement. Cette couche agit comme une barrière thermique.
La constriction de la taille déstabilise périodiquement cette couche. À mesure que le fluide accélère à travers la région étroite, les forces de cisaillement augmentent, amincissant la couche limite et améliorant les taux de transfert de chaleur.
Après avoir dépassé le rétrécissement, le flux se dilate à nouveau. Cette expansion crée une séparation et un rattachement localisés du flux, qui « redynamisent » le fluide près de la paroi. Le cycle répété améliore la cohérence thermique globale.
Tubes de transfert de chaleur Sinupower Changshu Ltd. applique différents matériaux tels que des alliages d'aluminium, du cuivre et des structures métalliques composites en fonction des exigences du système.
Le choix des matériaux influence :
- Conductivité thermique
- Stabilité structurelle sous pression cyclique
- Résistance à la déformation au niveau des zones de transition
Dans les tubes sablier pour radiateurs, la région rétrécie subit une contrainte mécanique légèrement plus élevée en raison des changements de vitesse. Par conséquent, la résilience structurelle au niveau de la taille est un facteur de conception essentiel.
Pour mieux comprendre les différences physiques, il est utile de comparer les modèles de comportement des flux :
Débit en tube droit :
- Profil de vitesse prévisible
- Perturbation minimale
- Échange thermique stable mais moins interactif
Débit du tube sablier :
- Accélérations et décélérations répétées
- Mélange actif aux transitions géométriques
- Interaction améliorée avec les murs
- Profil thermique plus dynamique
Cela n’implique pas qu’une structure en remplace une autre universellement, mais cela explique pourquoi certains systèmes thermiques bénéficient de géométries internes plus complexes.
Les tubes en forme de sablier sont de plus en plus pris en compte dans les systèmes où l'efficacité spatiale et la réactivité thermique sont toutes deux importantes.
Les environnements d'application typiques incluent :
- Unités de régulation thermique automobile
- Boucles de refroidissement industrielles
- Échangeurs de chaleur de climatisation compacts
- Ensembles de refroidissement du système énergétique
- Systèmes de climatisation des bâtiments
Dans chaque cas, l’objectif n’est pas seulement l’évacuation de la chaleur, mais aussi un équilibrage thermique stable sous des charges variables.
L’un des aspects les moins visibles de l’ingénierie des tubes est la manière dont de petits changements géométriques affectent la stabilité au niveau du système.
Même de légers ajustements à :
- Profondeur de taille
- Courbure de transition
- Longueur de la zone restreinte
peut modifier l'équilibre entre l'écoulement laminaire et la turbulence contrôlée. Cela signifie que l’optimisation de la conception est souvent itérative plutôt que statique.
L'équipe d'ingénierie de Sinupower Heat Transfer Tubes Changshu Ltd. a exploré plusieurs variations structurelles pour aligner le comportement du flux avec différentes exigences opérationnelles.
L’intérêt croissant porté aux systèmes thermiques compacts a poussé les ingénieurs à repenser les conceptions traditionnelles à canaux droits. Au lieu de simplement augmenter la surface ou le débit, les approches modernes se concentrent sur le comportement du flux lui-même.
La structure en sablier représente ce changement : elle utilise la géométrie pour influencer activement le mouvement du fluide plutôt que de le contenir passivement.
Cette approche s'aligne sur les tendances plus larges de l'ingénierie thermique où l'efficacité est obtenue grâce à la conception d'interactions plutôt qu'à la mise à l'échelle par force brute.
La physique derrière la constriction de la taille dans la géométrie des tubes montre que de petites variations structurelles peuvent influencer de manière significative le comportement de l'écoulement, la cohérence du transfert de chaleur et la stabilité du système. En combinant des cycles de pression, une perturbation de la couche limite et un micro-mélange contrôlé,Tubes de sablier pour radiateursoffrent une approche distinctive aux défis de gestion thermique dans les systèmes compacts.
Dans ce contexte, Sinupower Heat Transfer Tubes Changshu Ltd. continue d'explorer comment les structures de tubes raffinées peuvent répondre aux exigences thermiques changeantes dans différents environnements d'ingénierie, Hourglass Tubes jouant un rôle notable dans ce développement continu de solutions d'échange thermique de précision.
