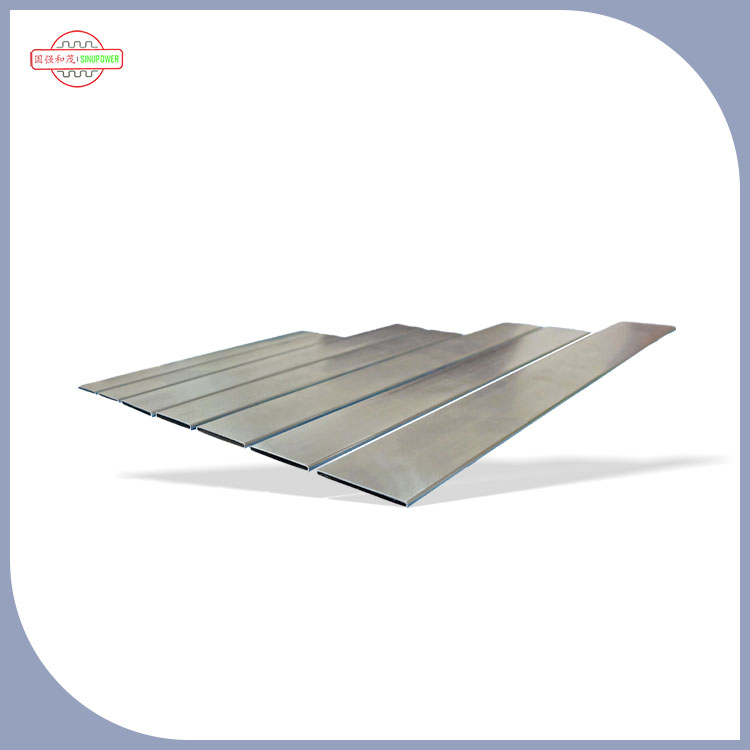

Si vous avez déjà essayé d'atteindre un objectif de rejet de chaleur plus strict sans augmenter l'épaisseur du noyau de votre radiateur (ou le coût de votre nomenclature), vous avez probablement rencontré les mêmes maux de tête : surface insuffisante, chute de pression trop importante, dimensions de tubes incohérentes, les problèmes de liaison des ailettes après le brasage et le scénario cauchemardesque : pannes sur le terrain causées par des fuites. Tubes ovales platssont souvent choisis pour résoudre exactement ces contraintes, mais seulement lorsque la géométrie, la méthode de fabrication et les contrôles de qualité correspondent à l’application.
Cet article explique commentTubes ovales platspeut améliorer l'efficacité de l'emballage et les performances thermiques dans radiateurs et échangeurs de chaleur compacts, tout en mettant en évidence les compromis qui comptent dans les décisions d'achat réelles. Vous recevrez une liste de contrôle prête pour l'approvisionnement, un tableau de dépannage pour les modes de défaillance courants et une communication avec le fournisseur. cadre pour réduire les cycles d’échantillonnage et éviter des refontes coûteuses.
La plupart des problèmes d'approvisionnement et de conception autour des tubes de radiateur ne sont pas des « mystères » : ce sont des collisions prévisibles entre objectifs de performance et limites de conditionnement.Tubes ovales platsapparaître sur la liste restreinte lorsque les acheteurs en ont besoin résoudre un (ou plusieurs) de ces problèmes :
Le point pratique à retenir :Tubes ovales platspeuvent être une solution efficace, mais ils ne « corrigent pas automatiquement » la qualité ou conception du système. Ils récompensent les bonnes spécifications et punissent les achats vagues.
Le profil « ovale plat » n'est pas seulement esthétique : il modifie la façon dont le tube s'interface avec les ailettes, la façon dont l'air circule à travers le noyau, et comment la chaleur se déplace du liquide de refroidissement vers l'environnement extérieur.
Un rapide rappel à la réalité :«L'ovale plat» n'est pas un produit unique. C'est une famille de profils de tubes, de types de joints, matériaux et conceptions internes. Les performances exactes dépendent du système complet : tube + ailette + brasage + liquide de refroidissement + conditions de fonctionnement.
Si votre demande de prix indique « tube ovale plat pour radiateur », vous obtiendrez dix devis et onze interprétations. Le moyen le plus rapide de couper Le risque est de spécifier ce qui contrôle réellement les performances et la fiabilité.
| Ce que tu demandes | Pourquoi c'est important | Que demander au fournisseur |
|---|---|---|
| Tolérance dimensionnelle (grand/petit axe + paroi) | Favorise l'ajustement des ailettes, la qualité du brasage, la capacité de pression et la cohérence du noyau | Plan de contrôle dimensionnel + données CPK/lot si disponibles |
| Objectif d’intégrité des coutures et de taux de fuite | Réduit les pannes sur le terrain et les réclamations au titre de la garantie | Méthode de test de fuite d'air à 100 % ou échantillonné, niveau de pression, temps de maintien, critères de réussite/échec |
| Propreté pour le brasage | Les résidus peuvent provoquer un mauvais mouillage, des vides et des fuites à long terme | Description du processus de nettoyage + exigence de propreté à l'arrivée |
| Stratégie anticorrosion | Une mauvaise association de matériaux accélère la corrosion, en particulier avec les métaux mélangés | Recommandation de matériaux pour votre environnement + éventuelles options de revêtement |
| Résistance à la pression et aux impulsions | Les radiateurs voient des cycles de pression ; les tubes faibles se fissurent avec le temps | Cibles des tests d'éclatement (le cas échéant) + attentes en matière de tests de fatigue/impulsion |
Les acheteurs entendent souvent « CQ strict » dans chaque devis. La différence est de savoir si le contrôle qualité est lié à la prévention des pannes. PourTubes ovales plats, les points de contrôle les plus significatifs incluent généralement :
Si vous ne retenez qu'une chose : demandez au fournisseur de définiroùles fuites sont les plus susceptibles de se produire dans leur processus, et quelle est leur étape de prévention avant le test de fuite final. Cette réponse vous indique s'ils gèrent la qualité de manière proactive.
Lorsqu'un radiateur tombe en panne, le tube est souvent blâmé en premier, mais la cause profonde peut être des lacunes dans les spécifications, une incompatibilité de brasage, dommages de manipulation ou corrosion due à une conception à métaux mixtes. Ce tableau vous aide à trier rapidement les problèmes.
| Symptôme | Cause profonde probable | Des mesures de prévention qui fonctionnent |
|---|---|---|
| Fuites de sténopé après le brasage | Contamination, mauvais mouillage, inadéquation flux/propreté, micro-défauts de couture | Définir les exigences de propreté ; aligner le processus de brasage avec la surface du tube ; exiger des tests de fuite après les étapes clés |
| Couture fendue sous pression | Qualité de soudure incohérente, variation des parois, résistance des joints insuffisante | Spécifier l'acceptation des coutures ; exiger des critères de pression/fuite ; confirmer le plan de surveillance et d'inspection des soudures |
| Incohérence de liaison des ailettes (points chauds) | Variation dimensionnelle, décalage des ailettes, fenêtre de brasage inadéquate | Resserrer les tolérances ; partager les spécifications des ailerons dès le début ; demander des versions pilotes et une validation transversale |
| Déformation du noyau lors de l'assemblage | Paroi du tube trop fine pour la manipulation, emballage inadéquat, pression de serrage trop élevée | Définir les limites de manipulation ; améliorer l'emballage; ajuster l'outillage d'assemblage ; confirmer les cibles de propriétés mécaniques |
| Défaillances de corrosion en service | Couplage galvanique, alliage inapproprié, mauvaise stratégie de revêtement, fluides agressifs | Faites correspondre l'alliage et le revêtement à l'environnement ; examiner les interfaces à métaux mixtes ; valider avec des tests d'exposition lorsque cela est possible |
Tubes ovales platssont couramment utilisés lorsque vous avez besoin de performances thermiques élevées dans un noyau compact et que vous pouvez contrôler le processus de fabrication et d’assemblage. Les zones typiques adaptées à l’usage comprennent :
Les meilleurs projets traitentTubes ovales platsen tant que composant du système et non comme marchandise. C'est cet état d'esprit qui empêche "Tube bon marché, échec coûteux."
Une relation fournisseur fiable commence par un langage technique partagé. Voici un flux de travail léger qui réduit les cycles d’échantillonnage :
Si vous évaluez des fournisseurs, il est utile d'en choisir un qui se concentre déjà sur la fabrication de tubes de transfert de chaleur plutôt que sur « tubes métalliques généraux ». Par exemple,Tubes de transfert de chaleur Sinupower Changshu Ltd. positionne sa production autour solutions de tubes de radiateurs et d'échangeurs de chaleur, y compris les formats de tubes plats, ovales et soudés utilisés dans les systèmes de refroidissement. La raison la plus pratique pour laquelle cela est important est simple : les équipes qui vivent dans ce créneau ont tendance à comprendre les véritables modes d'échec. (fuites, problèmes de liaison, déformation) et construisent leur contrôle qualité autour de leur prévention.
Conseil à l'acheteur :Lorsque vous envoyez un message à un fournisseur, incluez vos trois principaux « éléments non négociables » (critères de fuite, tolérance, environnement corrosif). Vous filtrerez instantanément les fournisseurs qui ne peuvent pas prendre en charge votre niveau de risque.
T1 :Tubes ovales plats vs tubes ronds pour radiateurs ?
Les profils ovales plats sont souvent sélectionnés pour l'efficacité de l'emballage et les avantages du contact des ailettes dans les noyaux compacts, tandis que les tubes ronds peuvent être plus simple dans certaines configurations de fabrication. Le meilleur choix dépend de la conception de vos ailerons, des contraintes d'espace et de la cohérence que vous pouvez obtenir. conserver dans tous les lots de production.
T2 :Des tubes ovales plats soudés pour radiateurs ?
Les conceptions soudées peuvent offrir de solides performances lorsque l’intégrité des coutures est étroitement contrôlée et vérifiée par des tests d’étanchéité. Si votre système voit les cycles à haute pression, assurez-vous que les critères d’acceptation des coutures et les méthodes de test sont clairement définis dans les spécifications d’achat.
T3 :Que faut-il inclure dans une demande de prix pour des tubes ovales plats ?
Au minimum : dimensions du profilé avec tolérances, épaisseur de paroi, exigences en matière de matériaux, méthode et critères de test d'étanchéité, propreté. les attentes en matière de brasage et les exigences d’emballage/manipulation pour éviter la déformation.
T4 :Comment réduire les fuites après brasage ?
Concentrez-vous sur la propreté, la compatibilité de l'état de surface avec votre procédé de brasage, les dimensions stables des tubes (pour un ajustement constant des ailettes), et des tests d'étanchéité alignés sur votre réalité de production, et pas seulement une déclaration générique « CQ réussi ».
Q5 :Considérations relatives à la corrosion pour les tubes ovales plats ?
Le risque de corrosion dépend de l'environnement, de la chimie du liquide de refroidissement et des interfaces mixtes métalliques. Alignez la sélection des alliages et toute stratégie de revêtement avec les conditions de service réelles et précisez si votre application inclut une exposition au sel, à l'humidité ou à des milieux agressifs.
Tubes ovales platspeut constituer une mise à niveau à fort effet de levier lorsque vous avez besoin d'un emballage compact, de meilleures performances thermiques et cohérence de production fiable—mais seulementlorsque les spécifications du tube, l'intégrité des coutures et les points de contrôle qualité sont rédigés assez clairement pour lever toute ambiguïté.
Si vous envisagez un nouveau projet de radiateur ou d'échangeur de chaleur et souhaitez moins de boucles d'échantillonnage, envoyez votre dessin et votre objectif d'exploitation. conditions pourTubes de transfert de chaleur Sinupower Changshu Ltd.et demandez une proposition incluant le contrôle des tolérances, des critères de test d'étanchéité et un plan de lot pilote. Quand tu es prêt,Contactez-nouspour discuter de vos besoins en tubes ovales plats et obtenez un devis rapide et adapté à l'ingénierie.
