Résumé de l'article

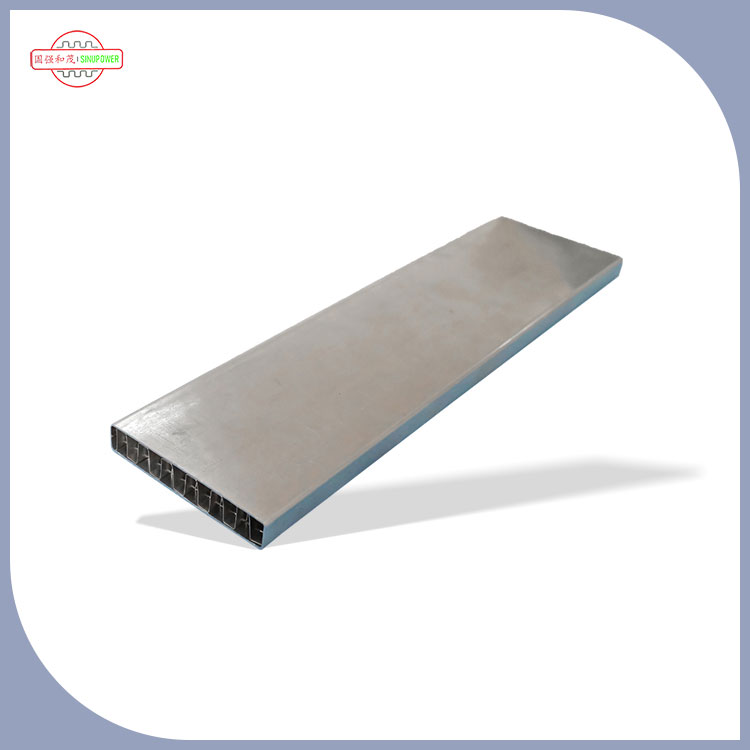

Tubes rectangulairesapparaissent dans les échangeurs de chaleur et les systèmes thermiques plus modernes pour une raison simple : ils peuvent offrir de solides performances de transfert de chaleur dans des espaces restreints tout en aidant les ingénieurs à contrôler le débit d'air, la chute de pression et la géométrie des serpentins. Cet article explique où les tubes rectangulaires ont du sens, quels problèmes ils résolvent (et lesquels ils ne résolvent pas), comment les spécifier correctement et quels contrôles de qualité vous devez exiger pour éviter des surprises coûteuses. Vous obtiendrez également un tableau comparatif pratique, des listes de contrôle de sélection et une section FAQ que vous pourrez partager avec votre équipe.
Si vous achetez des tubes pour échangeurs de chaleur, il y a de fortes chances que vous ne perdiez pas le sommeil à cause des « tubes » en général ; vous perdez le sommeil à cause des tubes qui peuvent se briser : les objectifs de performances, le rendement de l'assemblage et les calendriers de livraison. Voici les points douloureux qui reviennent encore et encore :
Les tubes rectangulaires ne résoudront pas comme par magie tous ces problèmes, mais lorsqu'ils sont choisis pour le bon travail et correctement spécifiés, ils peuvent réduire plusieurs problèmes à la fois.
Les tubes rectangulaires modifient la géométrie du canal d'écoulement et la façon dont le tube s'interface avec les ailettes ou les plaques. Cela semble académique jusqu'à ce que vous voyiez les effets pratiques :
En bref : le profilé vous offre un autre levier à actionner lorsque les tubes ronds ne peuvent pas offrir la combinaison de compacité, d'ajustement d'assemblage et de performances thermiques dont vous avez besoin.
Les tubes rectangulaires sont particulièrement attrayants lorsque la conception est contrainte ou lorsque le côté air constitue le véritable goulot d'étranglement. Les cas d'utilisation courants incluent :
Astuce : Si votre équipe de conception continue de se battre avec « nous avons besoin de plus de capacité mais nous ne pouvons pas augmenter la bobine », c'est généralement là que les profils rectangulaires entrent en conversation.
Rendons la décision pratique. Voici un tableau comparatif que les achats et l’ingénierie peuvent utiliser à un stade précoce :
| Facteur de décision | Tubes rectangulaires | Tubes ronds |
|---|---|---|
| Utilisation de l'espace | Souvent performant dans les configurations compactes ; facile à empiler dans certaines géométries | Fiable, mais peut perdre de la place dans des enveloppes rectangulaires étroites |
| Potentiel d'interface d'aileron | Les côtés plats peuvent aider à obtenir un contact constant lorsqu'ils sont adaptés à la conception des ailerons | Normes communes ; outillage à ailettes largement disponible |
| Alignement de l'assemblage | Le profil peut réduire la rotation et améliorer le positionnement reproductible | La rotation n'est pas intrinsèquement contrainte à moins que les appareils ne l'imposent |
| Disponibilité de la chaîne d'approvisionnement | Meilleur auprès des fabricants spécialisés ; assurer la capacité et les tolérances | Large disponibilité ; de nombreux fournisseurs |
| Sensibilité des spécifications | Plus élevé : de petits changements dans les coins, les rayons ou les murs peuvent avoir plus d'importance | Des normes inférieures et l’interchangeabilité sont courantes |
| Prévisibilité des coûts | Peut être compétitif en volume ; dépend de l'alliage, du processus et des tolérances | Souvent prévisible en raison de l’échelle des produits |
Lorsqu’un système est sous-performant, les équipes blâment souvent en premier lieu la « forme du tube ». En réalité, les performances dépendent d’une poignée de variables que vous pouvez contrôler. Si vous évaluez des tubes rectangulaires, concentrez-vous sur ceux-ci :
Les meilleurs projets traitent les tubes rectangulaires comme faisant partie d'un système : tube + ailette + méthode d'assemblage + conditions opératoires. C’est de là que viennent les victoires.
La plupart des problèmes d'approvisionnement surviennent parce que les spécifications du tube sont « suffisamment proches » pour un devis mais pas assez précises pour la production. Utilisez cette liste de contrôle pour éviter les nouvelles cotations, les retards et les discordances :
Conseil d'approvisionnement : demandez à l'ingénierie de fournir une liste des éléments « critiques à l'assemblage ». Si une tolérance affecte l'insertion des ailettes, les espaces de brasage ou l'ajustement des fixations, elle appartient aux spécifications d'achat et non aux dessins internes.
Les tubes rectangulaires sont souvent utilisés là où la précision et la répétabilité sont importantes. Voici les contrôles de qualité qui vous protègent des arrêts de ligne et des fuites :
Si votre projet présente un coût de défaillance élevé (réfrigérants, fluides dangereux, installations difficiles d'accès), considérez une documentation de qualité comme une exigence et non comme un « avantage à avoir ».
Même si les tubes rectangulaires sont parfaits sur le papier, un projet peut toujours échouer en raison de frictions dans la chaîne d'approvisionnement. Quelques moyens pratiques de réduire les risques :
La cohérence compte plus que la perfection. Un tube « parfait » dans un lot et légèrement différent dans le suivant est pire qu’un tube qui se situe systématiquement dans une fenêtre de tolérance bien définie.
Si vous achetez des tubes rectangulaires pour des applications de transfert de chaleur, travailler avec un fabricant qui comprend les assemblages thermiques vous facilite la vie, car il sait ce qui ne va pas réellement en production : ajustement des ailettes, cohérence du brasage, dérive dimensionnelle, déformation du transit et lacunes dans la documentation.
Tubes de transfert de chaleur Sinupower Changshu Ltd.se concentre sur les solutions de tubes de transfert de chaleur, y compris les tubes rectangulaires conçus pour les équipements thermiques et les applications de type serpentin. L’avantage d’un partenariat avec un fournisseur spécialisé n’est pas seulement « pouvez-vous y parvenir », mais « pouvez-vous maintenir la cohérence » tout au long des cycles de production, tout en respectant vos spécifications, vos attentes en matière d’inspection et votre rythme de livraison.
Apportez-leur votre plan, vos conditions opératoires et vos contraintes d'assemblage (notamment les tolérances qui affectent l'insertion et l'assemblage des ailettes). Plus les exigences fonctionnelles sont claires, plus vite vous pouvez converger vers une conception de tube stable qui ne surprendra pas votre équipe de production plus tard.
Q : Les tubes rectangulaires sont-ils toujours plus efficaces que les tubes ronds ?
R : Pas automatiquement. Les performances dépendent de la conception complète : débit d'air, géométrie des ailettes, débit interne, épaisseur de paroi et qualité de l'assemblage. Les tubes rectangulaires peuvent être une option intéressante lorsque vous avez besoin de configurations compactes ou d'un meilleur contrôle de l'alignement de l'assemblage.
Q : Quelle est la plus grosse erreur d’approvisionnement avec les tubes rectangulaires ?
R : Tolérances vagues. Si la largeur/hauteur, la torsion, les détails des coins ou l'état de la surface ne sont pas définis, vous pouvez obtenir des tubes qui « répondent au devis » mais qui échouent lors de l'assemblage.
Q : Les tubes rectangulaires augmentent-ils la chute de pression ?
R : C’est possible, en fonction de la géométrie interne et des conditions d’écoulement. La bonne conception peut équilibrer la chute de pression et le transfert de chaleur, mais vous devez évaluer les objectifs du système (puissance du ventilateur ou puissance de la pompe) plutôt que de deviner uniquement en fonction de la forme.
Q : Que dois-je dire à un fournisseur pour éviter les problèmes de brasage ou d'assemblage ?
R : Partagez la méthode d'assemblage (brasage, soudage, expansion mécanique, etc.), la propreté de surface requise et toutes les dimensions critiques qui affectent le contrôle des écarts. Rejoindre la fiabilité est souvent plus sensible à la propreté et à la cohérence que ce à quoi les équipes s’attendent.
Q : Comment puis-je savoir si mon application convient aux tubes rectangulaires ?
R : Si vous êtes limité par l'espace, si vous avez des difficultés avec la cohérence du contact des ailettes ou si vous essayez de réduire la variabilité de l'assemblage, les tubes rectangulaires valent la peine d'être évalués. La meilleure étape suivante consiste à comparer les prototypes ou les résultats de simulation en utilisant la géométrie réelle de votre bobine.
Si vous évaluez des tubes rectangulaires pour une nouvelle conception d’échangeur de chaleur – ou si vous essayez de réparer un serpentin existant qui est sous-performant – ne pariez pas sur des spécifications « suffisamment proches ». Présentez vos dimensions, tolérances, conditions de travail et méthode d’assemblage, et alignez-vous sur une conception de tube permettant à votre ligne de production de fonctionner de manière cohérente.
Vous souhaitez un processus de devis plus rapide et plus propre et moins de surprises dans les versions d’essai ?Contactez-nouset partagez vos dessins et les détails de votre application : votre futur moi (et votre équipe de production) vous remerciera.
