Comment les tubes ovales plats améliorent-ils les performances de l'échangeur de chaleur dans les espaces restreints ?

Abstrait: Tubes ovales platssont largement utilisés dans les échangeurs de chaleur à tubes à ailettes car ils aident à équilibrer deux choses avec lesquelles les clients se battent constamment : un fort transfert de chaleur et une faible résistance côté air. Cet article décrit ce que sont les tubes ovales plats, où ils brillent, les problèmes les plus courants des acheteurs (chute de pression, bruit, limites de capacité, corrosion, dimensions incohérentes, problèmes d'assemblage) et une liste de contrôle pratique pour vous aider à spécifier le bon tube pour votre projet. Vous trouverez également un tableau comparatif, des conseils de sélection et une FAQ pour que vous puissiez passer de « je ne sais pas quoi demander » à « une décision d'achat en toute confiance ».

Table des matières

• Contour
• Que sont les tubes ovales plats ?
• Points faibles des clients et comment les tubes ovales plats aident
• Où les tubes ovales plats sont couramment utilisés
• Tableau de comparaison des tubes ovales plats et des tubes ronds
• Un guide de sélection pratique
• Liste de contrôle de qualité avant de passer une commande
• Notes de conception qui évitent des retouches coûteuses
• FAQ
• Prochaines étapes

Contour

1. Définissez ce que sont les tubes ovales plats et pourquoi la forme est importante.
2. Connectez la forme à des problèmes du monde réel : résistance au flux d'air, bruit, empreinte au sol, contact des ailettes et coût d'exploitation.
3. Montrez les applications typiques et les critères de décision.
4. Comparez les tubes ovales plats avec les tubes ronds dans un tableau convivial.
5. Fournissez une liste de contrôle de sélection : matériaux, dimensions, tolérances, méthode d'assemblage, stratégie de corrosion et inspection.
6. Terminez par les prochaines étapes concrètes et un moyen simple de contacter un fournisseur.

Que sont les tubes ovales plats ?

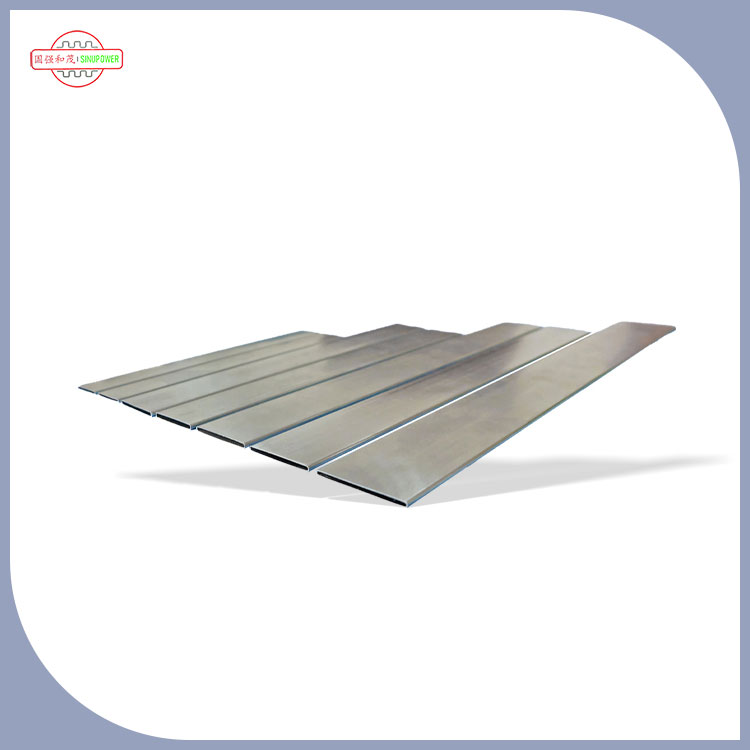

Tubes ovales platssont des tubes caloporteurs à section ovale qui présentent un profil « plus plat » qu'un tube rond traditionnel. Dans les échangeurs de chaleur à tubes à ailettes, le tube est l'autoroute pour votre fluide de travail (eau, réfrigérant, glycol, huile, etc.), tandis que les ailettes aident échanger de la chaleur avec l’air. La forme du tube influence la façon dont l'air circule autour du serpentin, la façon dont les ailettes se fixent et la quantité de chaleur que vous pouvez déplacer par unité de surface.

Considérez les tubes ovales plats comme une amélioration pratique de la géométrie : ils peuvent réduire la résistance côté air tout en maintenant un fort échange thermique. Cette combinaison se traduit souvent par des serpentins plus petits, des ventilateurs plus silencieux, une consommation d'énergie plus faible ou une marge de fonctionnement plus large lorsque l'unité est sale.

De nombreux acheteurs envisagent d’abord les tubes ovales plats lorsqu’ils se heurtent à l’une de ces contraintes :espace d'installation limité, des objectifs énergétiques stricts, limites de bruit, ouplafonds à pression. Si cela vous semble familier, continuez à lire : cette forme peut être une solution très directe lorsqu’elle est spécifiée correctement.

Points faibles des clients et comment les tubes ovales plats aident

L’achat de tubes de transfert de chaleur n’est pas seulement une question de « taille de tube ». La plupart des projets échouent ou sont retardés en raison de contraintes cachées : chute de pression côté air, ajustement des ailettes, corrosion, compatibilité des assemblages et cohérence dimensionnelle d'un lot à l'autre. Voici comment les tubes ovales plats peuvent résoudre les problèmes les plus courants.

• Point problématique 1 : chute de pression élevée côté air et augmentation de l’énergie du ventilateur
  Dans de nombreuses conceptions de serpentins, la résistance côté air domine les coûts d’exploitation. Les tubes ovales plats peuvent présenter une obstruction discrète au flux d'air, aidant à réduire la chute de pression. Cela peut signifier des ventilateurs plus petits, une vitesse de ventilateur inférieure ou des performances plus stables lorsque la poussière s'accumule.
• Point problématique 2 : « Nous avons besoin de plus de capacité, mais l’empreinte ne peut pas croître »
  Lorsque vous ne pouvez pas augmenter la profondeur de la bobine ou la surface frontale, vous commencez à optimiser la géométrie. Les tubes ovales plats peuvent prendre en charge des configurations de bobines compactes, aidant souvent les concepteurs à extraire plus de performances du même espace en améliorant la façon dont l'air se déplace à travers le pack d'ailerons.
• Pain point 3 : Limites de bruit (CVC commercial, transports et confort résidentiel)
  Si vous pouvez réduire la résistance côté air, vous réduisez souvent la puissance du ventilateur nécessaire pour atteindre le même débit. C'est l'une des méthodes les plus fiables. des moyens de réduire le bruit, car vous pouvez faire fonctionner le ventilateur plus lentement sans sacrifier la capacité.
• Point douloureux 4 : contact incohérent entre les ailettes et le tube et transfert de chaleur inégal
  Les bobines à ailettes reposent sur un bon contact mécanique entre les ailettes et les tubes. Une mauvaise cohérence dimensionnelle entraîne des ailettes lâches, une résistance thermique plus élevée, et la dispersion des performances. Les tubes ovales plats sont fréquemment associés à des conceptions d'ailettes qui favorisent une zone de contact stable, lorsque les tolérances sont contrôlées.
• Point douloureux 5 : Corrosion, fuites ou pannes prématurées dans des environnements difficiles
  Le matériau du tube, l’état de la surface et la stratégie de revêtement comptent autant que la forme. Les tubes ovales plats sont disponibles dans plusieurs options de matériaux, qui permet de cibler des risques spécifiques de corrosion (humidité, brouillard salin, produits chimiques de nettoyage, gaz d'échappement industriels).
• Point douloureux 6 : problèmes d'assemblage (brasage, soudage, expansion et collecteurs)
  La formation des extrémités, la qualité des joints et la répétabilité dimensionnelle affectent directement la fluidité des connexions des tubes aux collecteurs et la fiabilité des joints lors des tests. Les meilleurs résultats proviennent de la spécification précoce de la méthode d'assemblage, puis de l'adaptation du matériau du tube et des tolérances à cette méthode.

Si vous avez déjà eu une bobine qui avait fière allure sur le papier mais qui manquait de performances sur le terrain, c'est généralement parce que l'un des éléments ci-dessus n’était pas défini assez précisément dans la spécification du tube.

Où les tubes ovales plats sont couramment utilisés

Les tubes ovales plats apparaissent dans un large éventail d'industries en raison de leurs avantages (efficacité du flux d'air, compacité et intégration stable des ailettes) s'appliquent à de nombreux échangeurs de chaleur air-fluide.

• Serpentins CVCpour les bâtiments commerciaux et les rénovations économes en énergie
• Échangeurs de chaleur pour l'automobile et les transportsoù le flux d'air, le bruit et l'emballage sont étroitement limités
• Systèmes de réfrigération(condenseurs et évaporateurs) visant un meilleur rendement au mètre carré
• Refroidissement industrieloù le fonctionnement continu fait de l'alimentation du ventilateur un coût majeur sur la durée de vie
• Salles blanches et environnements sensiblesoù un bruit plus faible et des performances prévisibles sont importants

En pratique, le « bon » choix dépend de vos priorités : perte de charge minimale, capacité maximale, résistance à la corrosion ou simplicité de fabrication. Un bon fournisseur vous aidera à aligner la géométrie des tubes sur ces priorités plutôt que de proposer une option universelle.

Tableau de comparaison des tubes ovales plats et des tubes ronds

Un guide de sélection pratique

Le moyen le plus rapide d'éviter les retards est de spécifier les tubes ovales plats comme un ingénieur et de les acheter comme un chef de projet : définissez ce qui compte, verrouillez les tolérances et alignez le tube avec votre méthode d'assemblage et de test.

• 1) Confirmez vos conditions de fonctionnement
  Définissez le fluide de travail, la plage de pression, la température de fonctionnement et l'exposition au nettoyage/maintenance. Cela réduira les choix de matériaux et d’épaisseurs de paroi.
• 2) Choisissez le matériau en fonction de l'environnement et non de l'habitude
  Pour les environnements corrosifs ou côtiers, la stratégie de corrosion n’est pas facultative. Déterminez si vous avez besoin de solutions en acier inoxydable, en acier revêtu ou d'autres solutions en fonction de votre système et des exigences de conformité.
• 3) Définir les dimensions qui ont un impact sur l'ajustement des ailerons
  Les tubes ovales plats nécessitent des définitions claires des dimensions majeures/mineures, des rayons d'angle (le cas échéant) et des plages d'ovalité/planéité autorisées. Si les ailettes sont poinçonnées ou estampées pour correspondre au tube, l'empilement de tolérances est très important.
• 4) Décidez tôt de votre méthode d’adhésion
  Que vous expansiez, brasiez, soudiez ou joigniez mécaniquement des collecteurs, l'état de l'extrémité de votre tube et les exigences en matière de surface changent. Les modifications d’assemblage tardives sont une cause fréquente de reprise des bobines.
• 5) Planifier la fabricabilité et les délais de livraison
  Si vous avez besoin de longueurs personnalisées, de formage d'extrémité, de revêtements spéciaux ou de tolérances non standard, intégrez-les à votre calendrier. Vous aurez également besoin d’échantillons de pré-production avant la production en série.

C’est là qu’un fabricant expérimenté peut vous faire gagner des semaines. Par exemple,Tubes de transfert de chaleur Sinupower Changshu Ltd.se concentre sur les tubes de transfert de chaleur utilisés dans les applications de serpentins et d'échangeurs, et les projets avancent généralement plus rapidement lorsque vous partagez dès le départ votre dessin de bobine, vos spécifications d'ailettes et votre méthode d'assemblage.

Liste de contrôle de qualité avant de passer une commande

Les tubes ovales plats peuvent donner d’excellents résultats, mais seulement si le produit est homogène. Voici une liste de contrôle conviviale pour l'acheteur que vous pouvez copier dans votre demande de prix.

1. Cohérence dimensionnelle :Dimensions majeures/mineures, rectitude et tolérance de longueur alignées avec vos outils d'aileron et vos en-têtes.
2. État des surfaces :finition de surface propre et contrôlée, adaptée à votre méthode d'assemblage (en particulier pour le brasage ou le soudage).
3. Contrôle de l'épaisseur des parois :suffisant pour les exigences de pression et les processus de formage sans entraîner de poids/coût inutiles.
4. Intégrité des coutures (le cas échéant) :une qualité de soudure/couture stable avec un plan de test qui correspond à votre niveau de risque.
5. Approche de test de fuite :définir la méthode de test de pression et les critères d’acceptation avant le démarrage de la production.
6. Traçabilité :ID de lot, attentes en matière de certification des matériaux et enregistrements d'inspection qui correspondent à vos exigences internes en matière d'assurance qualité.
7. Emballage et protection :évitez les bosses et les rayures de transport qui peuvent gâcher l'insertion des ailettes et provoquer des rejets.

Si vous avez été brûlé par "l'apparence va bien jusqu'à l'assemblage", le contrôle dimensionnel et la protection de l'emballage sont généralement les deux plus grandes améliorations que vous pouvez exiger.

Notes de conception qui évitent des retouches coûteuses

Voici les détails pratiques qui passent souvent inaperçus jusqu'à la première production :

• La conception du collier à nageoires est importante
  Même de petits changements dans la géométrie du tube peuvent modifier la force d'insertion des ailettes, la résistance de contact et le taux de rebut. Alignez l’outillage des ailettes sur la bande de tolérance du tube.
• Ne sous-spécifiez pas ou ne sur-spécifiez pas les tolérances
  Des tolérances trop strictes gonflent les coûts et les délais de livraison ; des tolérances trop lâches provoquent des échecs d’assemblage. Ciblez des tolérances qui correspondent à la capacité de votre processus de bobines.
• Tenir compte de l'épaisseur du revêtement (si utilisé)
  Les revêtements de protection peuvent modifier le comportement d’ajustement et d’assemblage. Si le revêtement fait partie de votre plan de corrosion, incluez-le dans les hypothèses dimensionnelles et de processus.
• Prototypez avec votre processus réel
  Un court essai pilote utilisant l'insertion réelle des ailettes, l'assemblage des collecteurs et les tests de pression révélera les problèmes plus rapidement que n'importe quel modèle de feuille de calcul.

FAQ

Q1 : Les tubes ovales plats sont-ils toujours meilleurs que les tubes ronds ?
R : Pas toujours. Les tubes ovales plats brillent lorsque la résistance côté air, le bruit ou l'emballage sont votre facteur limitant. Les tubes ronds peuvent constituer un excellent choix pour les conceptions hautement standardisées où la simplicité et la large compatibilité des outils sont la priorité.

Q2 : Quelle est la plus grosse erreur que commettent les acheteurs lors de la commande de tubes ovales plats ?
R : En laissant de côté les détails clés de la tolérance. Si la demande de prix ne définit pas clairement la cohérence dimensionnelle (y compris les attentes en matière de planéité/ovalité), vous risquez des problèmes d'ajustement des ailettes, des performances variables de la bobine et des rebuts élevés lors de l'assemblage.

Q3 : Les tubes ovales plats réduisent-ils les coûts d’exploitation ?
R : Ils le peuvent. Si la conception réduit la chute de pression côté air, vous pouvez obtenir la même capacité avec une puissance ou une vitesse de ventilateur inférieure, ce qui se traduit souvent par des économies d'énergie et une réduction du bruit.

Q4 : Quelles informations dois-je envoyer à un fournisseur pour un devis rapide ?
R : Partagez les dimensions de vos tubes, vos préférences en matière de matériaux, les longueurs requises, le volume annuel attendu, la méthode d'assemblage (aux collecteurs), la plage de pression/température et toute exigence de corrosion ou de revêtement. Un simple dessin de bobine et des spécifications d’ailettes peuvent accélérer considérablement les choses.

Q5 : Comment puis-je vérifier la qualité sans ralentir les achats ?
R : Demandez un ensemble d'échantillons de pré-production, demandez des enregistrements d'inspection dimensionnelle, définissez votre méthode de test d'étanchéité et vos critères d'acceptation, et convenez de la protection de l'emballage. Cela permet de rester concentré sur le contrôle qualité et d'éviter les surprises lors de l'assemblage.

Prochaines étapes

Les tubes ovales plats n'ont pas seulement une « forme différente » : ils constituent un levier pratique pour améliorer l'efficacité du flux d'air, la compacité et la stabilité des performances. lorsque la conception de votre échangeur atteint les limites du monde réel. La clé est de traiter le tube comme faisant partie d'un système : ailettes, collecteurs, méthode d'assemblage et environnement. tous doivent être considérés ensemble.

Si vous évaluez des tubes ovales plats pour un prochain projet de serpentin ou d'échangeur de chaleur, partagez dès le début votre dessin et vos conditions de fonctionnement afin que le fournisseur puisse recommander les spécifications du tube et le plan d'inspection les plus appropriés. Pour plus de détails sur l’assistance produit et les capacités de fabrication,Contactez-nousàTubes de transfert de chaleur Sinupower Changshu Ltd.et transformons vos contraintes en une solution fiable et prête pour la production.
