Abstrait
Lorsque l’espace de l’équipement est restreint et que les objectifs de transfert de chaleur ne cessent d’augmenter, les tubes ronds ne sont pas toujours la meilleure solution.Tubes rectangulairespeut débloquer de nouvelles options de présentation, améliorer la densité de regroupement et simplifier l'intégration dans des assemblages compacts, mais uniquement si vous les spécifiez correctement. Cet article détaille les questions pratiques auxquelles les acheteurs sont réellement confrontés : quel matériau choisir, comment définir les dimensions et les tolérances, comment éviter les fuites et les déformations lors du formage et de l'assemblage, et comment vérifier la qualité avant la production. Vous trouverez également une liste de contrôle de sélection, un tableau de comparaison et une FAQ pour vous aider à passer de « l'idée » à une spécification d'achat sûre.
Table des matières
Les acheteurs se tournent rarement versTubes rectangulairesjuste parce qu'ils ont l'air différents. Le changement se produit généralement lorsque l’un de ces problèmes devient inévitable :
Cela dit, la géométrie rectangulaire présente également des risques que vous devez gérer : un amincissement des parois dans les coins, une distorsion lors du soudage et des attentes dimensionnelles plus strictes si le tube doit assurer une étanchéité contre des surfaces planes. La bonne nouvelle est que la plupart des échecs proviennent de spécifications peu claires et non de la forme elle-même.

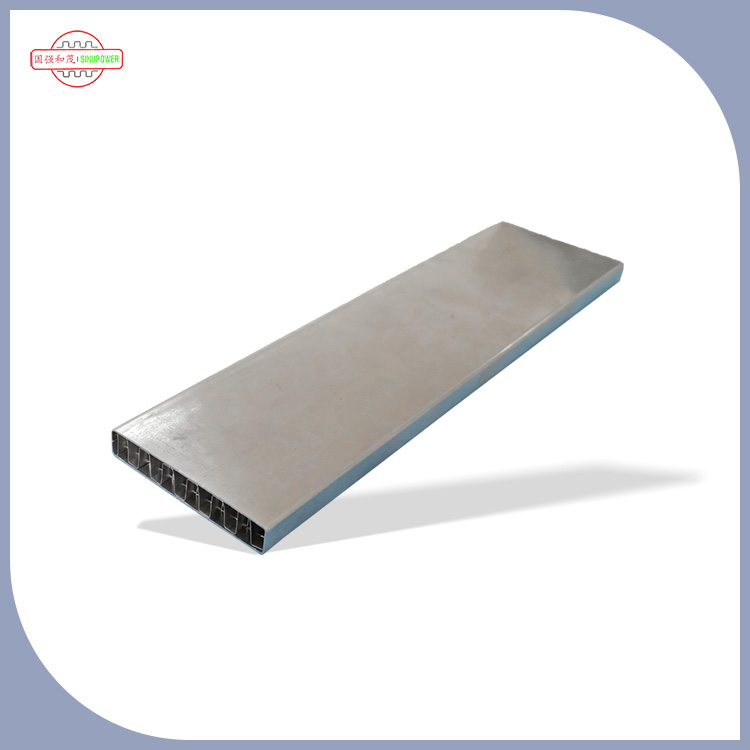

Tubes rectangulairesapparaissent dans de nombreux systèmes caloporteurs et industriels, notamment lorsque l’ensemble doit être compact, robuste et facile à intégrer.
Là où les problèmes commencent habituellement
Si tu veuxTubes rectangulairespour fonctionner de manière prévisible, traitez l’achat comme un composant fonctionnel et non comme un produit générique. Une spécification solide comprend généralement :
Un conseil pratique : si le tube doit s'accoupler à un joint, une plaque ou une fente de collecteur, incluez un simple dessin ou une définition de jauge « go/no-go ». Cette simple étape évite la plupart des surprises « ça ne convient pas ».
De nombreux acheteurs commencent par se demander : « Quel alliage est le meilleur ? » La meilleure question est : « Quel matériau est le meilleur pourmonfluide, température, méthode d'assemblage et réalité de la maintenance ? PourTubes rectangulaires, la bonne réponse équilibre la résistance à la corrosion, les performances thermiques, la formabilité et la stabilité de l’approvisionnement.
En cas de doute, décrivez l’histoire complète du fluide (démarrage, arrêt, nettoyage, événements non conformes aux spécifications) car les problèmes de corrosion proviennent souvent de « jours rares » et non d’un fonctionnement normal.
Les profils rectangulaires introduisent des réalités formatrices que les acheteurs ne prévoient pas toujours. Voici ce qu’il faut surveiller lors de la commandeTubes rectangulairespour les ensembles caloporteurs :
C’est là que les fabricants expérimentés comptent. De nombreux acheteurs travaillent avec des partenaires commeTubes de transfert de chaleur Sinupower Changshu Ltd.parce que les tubes de transfert de chaleur sont moins indulgents que les tubes structurels généraux : de petits écarts peuvent entraîner des fuites, des changements de chute de pression et des reprises d'assemblage.
Si votre projet a une tolérance au risque stricte (pensez aux fuites de liquide de refroidissement, aux coûts d'arrêt ou à l'exposition à la garantie), intégrez des contrôles de qualité à la commande au lieu d'espérer que des problèmes n'apparaissent pas.
Une démarche d'achat pratique : demandez un petit lot de pré-production et effectuez un véritable essai d'assemblage. C'est le moyen le plus rapide de confirmer que votreTubes rectangulairesse comportera dans vos montages réels et dans votre processus d'adhésion.
| Facteur de décision | Pourquoi c'est important | Que préciser |
|---|---|---|
| S'intègre dans un encombrement compact | La géométrie rectangulaire peut réduire le gaspillage d'espace et simplifier l'emballage | Dimensions extérieures, rectitude, torsion, tolérance de longueur |
| Étanchéité contre les surfaces planes | Le risque de fuite augmente si la planéité ou l'état de la surface n'est pas contrôlé | Limites de planéité/torsion, état de surface, équerrage des extrémités, ébavurage |
| Pression et durabilité | L'amincissement et la distorsion des coins peuvent réduire la marge de sécurité | Épaisseur minimale de paroi, rayon d'angle, plan d'inspection |
| Résistance à la corrosion | Les événements liés à la chimie des fluides et au nettoyage entraînent des échecs réels | Qualité du matériau, passivation/finition, notes de compatibilité |
| Fabricabilité à grande échelle | Le succès du prototype ne garantit pas la stabilité de la production de masse | Stratégie de lot, documentation, plan d'échantillonnage, lot d'essai |
Pas toujours.Tubes rectangulairespeut être excellent lorsque les contraintes d'espace, la densité d'emballage ou l'intégration côté plat sont importantes. Les tubes ronds peuvent être plus simples à plier, les raccords standard et certaines méthodes de fabrication. Le « meilleur » choix dépend de votre méthode d’assemblage, de la chute de pression admissible et des contraintes d’installation.
Les définitions manquantes pour le rayon de coin, la torsion, la rectitude et l'équerrage des extrémités sont des problèmes courants. Si le tube doit s'insérer dans une fente de collecteur ou être scellé sur une plaque, ces détails « secondaires » deviennent des exigences principales.
Commencez par une définition claire de l'interface : taille de l'emplacement, profondeur d'insertion et pile de tolérances. Contrôlez ensuite la géométrie du tube (torsion/rectitude), la qualité de l'extrémité (ébavurage/équerrage) et la déformation thermique de la méthode d'assemblage. Un petit essai d’assemblage de pré-production est souvent la validation la plus rapide.
Si la pression ou la fatigue sont importantes, demandez une épaisseur de paroi minimale (pas seulement nominale) et précisez comment elle sera vérifiée. Le comportement des coins dépend de l'approche de formage et du matériau.
C’est risqué de le supposer. Certains fluides sont stables en fonctionnement normal mais deviennent agressifs lors du nettoyage, des événements à haute température ou de la stagnation. Fournissez l’intégralité de « l’histoire de la vie des fluides » lors de la sélection du matériau pourTubes rectangulaires.
La cohérence, la documentation et le contrôle des processus comptent autant que le prix. Vous recherchez un partenaire qui comprend la stabilité dimensionnelle, les attentes en matière de propreté et la façon dont les méthodes d'assemblage affectent les performances finales, en particulier lors du passage du prototype à la production en série.
Tubes rectangulairespeut être une solution intelligente lorsque votre conception nécessite un emballage compact, un montage prévisible et une intégration efficace dans des ensembles de transfert de chaleur modernes. La plus grande différence entre un projet fluide et un projet pénible est simple : des spécifications claires et une vérification qui correspondent à la manière dont les tubes seront réellement utilisés.
Si vous planifiez une nouvelle conception ou dépannez un assemblage existant,Tubes de transfert de chaleur Sinupower Changshu Ltd.peut vous aider avec des conseils pratiques sur les dimensions, les matériaux et la préparation à la production. Prêt à passer des exigences à un plan d’approvisionnement fiable ? Contactez-nouspour discuter de votre application et obtenir une solution adaptée à votre système.
