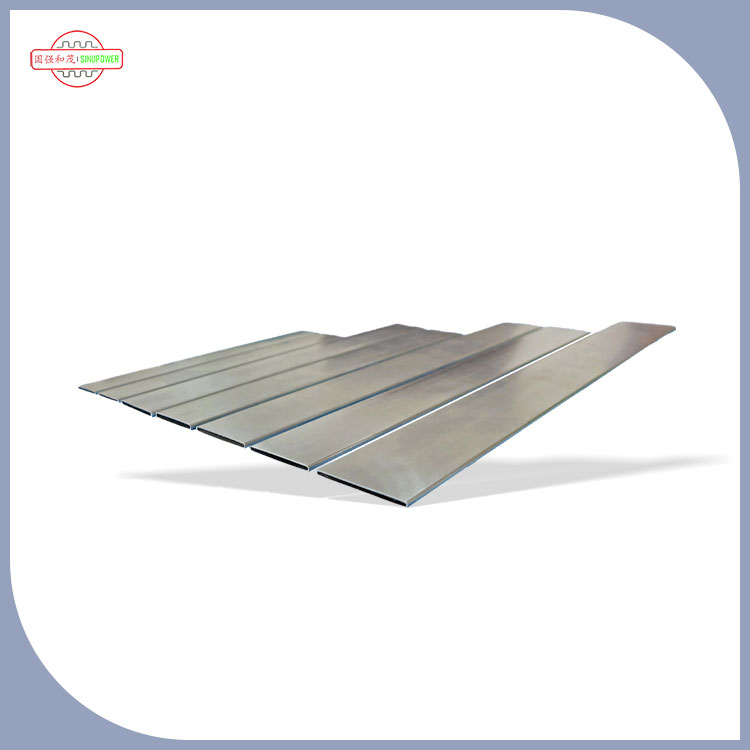

LeTubes B pour radiateur pliéjoue un rôle central dans la réalisation de la circulation et du transfert de chaleur du fluide d'échange thermique central, tout en s'adaptant aux caractéristiques structurelles du radiateur pliant, en tenant compte de l'efficacité du transfert de chaleur, de la résistance structurelle et de l'adaptabilité de l'assemblage. Il s'agit du support central pour réaliser la fonction de dissipation thermique, et sa fonction spécifique peut être démontée dans les dimensions clés suivantes :
1. Canal de circulation fermé du fluide d'échange thermique central
En tant que canal d'écoulement exclusif pour les fluides de refroidissement tels que l'eau, l'antigel à l'éthylène glycol et l'huile thermique, il réalise une circulation directionnelle du fluide à l'intérieur du radiateur, évite les fuites de fluide et assure un fonctionnement stable du cycle fermé du système de dissipation thermique. Il s'agit du « récipient de transmission » pour le transfert de chaleur de l'extrémité de la source de chaleur à l'extrémité de dissipation de chaleur du radiateur, et tous les comportements de transfert de chaleur sont basés sur le flux du fluide à l'intérieur du tube B.
2. Noyau de conduction et d'échange efficace de la chaleur
D'une part, la paroi du tube B entre directement en contact avec les composants d'échange thermique ou le milieu à haute température à l'extrémité de la source de chaleur, absorbant rapidement la chaleur et la conduisant vers l'extérieur de la paroi du tube ; D'autre part, le côté extérieur de la paroi du tube est étroitement fixé aux ailettes de dissipation thermique du radiateur pliable, transférant la chaleur absorbée aux ailettes, puis élargissant la zone de dissipation thermique à travers les ailettes pour effectuer un transfert de chaleur par convection forcée avec l'air, complétant ainsi le processus complet de transfert de chaleur de « libération de chaleur par transfert de masse d'absorption de chaleur ». La conductivité thermique et la structure de la paroi du tube déterminent directement l'efficacité de base du transfert de chaleur du radiateur.
3.Assemblage et support structurel pour structures pliables
La principale caractéristique d'un radiateur pliable est que les ailettes sont disposées de manière pliée pour économiser de l'espace et augmenter la densité. La forme transversale et les dimensions structurelles du tube B sont spécifiquement adaptées à cette disposition de pliage et peuvent être intégrées avec précision dans les fentes réservées ou les trous de montage des ailettes pliantes, réalisant ainsi un assemblage étanche entre les tubes et les ailerons. En même temps, en tant que composant squelette du noyau du radiateur, il assume le rôle de support des ailettes et de la structure globale, résiste à la pression moyenne, aux contraintes d'assemblage et aux vibrations pendant l'utilisation, assure la stabilité de la structure pliante et évite la déformation du noyau et la séparation du tube et des ailettes.
4. Protection contre la pression et l'étanchéité pour garantir la fiabilité du système.
Pendant le fonctionnement du système de refroidissement, il y a une certaine pression à l'intérieur et le tuyau B doit avoir une capacité portante de pression correspondante pour résister à la pression interne générée par la circulation du fluide et empêcher la rupture et les fuites de la paroi du tuyau ; Dans le même temps, la conception du port du tube B est adaptée à la structure d'étanchéité de la chambre à eau/du couvercle d'extrémité du radiateur, qui coopère avec les joints et les joints pour former un système fermé complet, empêchant les fuites de fluide et s'adaptant aux besoins de fonctionnement stable à long terme du radiateur pliant dans différentes conditions de travail (telles que les équipements industriels, les nouvelles batteries d'énergie, la dissipation thermique électronique, etc.).
Optimiser la résistance à l'écoulement et l'uniformité du transfert de chaleur
Le diamètre intérieur, le profil en coupe transversale et la conception du canal d'écoulement du tube B ont été optimisés pour réduire la résistance à l'écoulement et la consommation d'énergie de la pompe de circulation tout en garantissant un débit moyen. Dans le même temps, le fluide s'écoule uniformément à l'intérieur du tube, évitant ainsi un transfert de chaleur inégal provoqué par une vitesse d'écoulement locale trop rapide ou trop lente. Combinée à la disposition haute densité des ailettes pliées, la répartition de la température dans la zone de transfert de chaleur de l'ensemble du noyau du radiateur est plus équilibrée, améliorant ainsi la cohérence de l'effet global de dissipation thermique.
De plus, en réponse aux exigences de légèreté et de compacité des radiateurs pliables, les tubes B sont généralement constitués de matériaux d'échange thermique à paroi mince et efficaces (tels que l'alliage d'aluminium et l'alliage de cuivre), qui peuvent assurer le transfert de chaleur et la capacité de charge tout en réduisant le poids total du radiateur. Ceci est conforme à l'objectif de conception de « petit volume, puissance de dissipation thermique élevée » des structures pliables et constitue un composant essentiel des radiateurs pliables pour obtenir une dissipation thermique efficace, compacte et fiable.
