Abstrait
Lorsqu'un condenseur ne fonctionne pas correctement, les symptômes semblent familiers : consommation d'énergie plus élevée, températures de sortie instables, nettoyages fréquents, fuites prématurées et type de bruit de vibration qui ne cesse de se manifester au pire moment possible. UNTube de condensateur rond de type Dest souvent choisi dans les constructions de condenseurs compacts car il permet d'équilibrer trois besoins concurrents : l'utilisation de la surface de transfert de chaleur, la stabilité du débit et la robustesse mécanique dans un encombrement limité. Dans cet article, j'explique ce qui ne va généralement pas dans les condenseurs du monde réel, ce que signifie généralement l'intention de conception « type D + rond », ce qu'il faut spécifier pour éviter les erreurs d'approvisionnement et comment réfléchir à la durabilité (corrosion, encrassement, vibration) avant que le tube n'atteigne votre atelier.
Table des matières
- Aperçu en un coup d'œil
- Quels problèmes les acheteurs tentent-ils de résoudre ?
- Qu’est-ce qu’un tube de condensateur rond de type D en pratique ?
- Où s’intègre-t-il le mieux dans les systèmes à condenseur ?
- Que spécifier pour que les performances correspondent au dessin
- Comment penser à la corrosion, à l'encrassement et aux vibrations
- Questions des fournisseurs qui évitent des retouches coûteuses
- Tableau de sélection et de dépannage
- FAQ
- Pensées finales
Aperçu en un coup d'œil
- D'abord:identifier le problème (espace, chute de pression, vibration, corrosion, encrassement ou rendement de l'assemblage).
- Alors:confirmez ce que « type D » signifie pour votre construction (profil, forme d'extrémité, interface tube-embase ou géométrie d'emballage).
- Suivant:verrouillez les spécifications qui déterminent les résultats réels (dimensions, tolérance, alliage/matériau, propreté, méthode de test).
- Enfin:alignez-vous sur un fournisseur qui peut prouver sa cohérence via des dossiers d'inspection et des contrôles de processus, et pas seulement une page de catalogue.
Quels problèmes les acheteurs tentent-ils de résoudre ?
La plupart des gens ne vont pas acheter unTube de condensateur rond de type Dparce que ça a l'air cool. Ils le font parce que quelque chose leur fait mal : généralement le coût, la disponibilité, ou les deux. Voici les problèmes que je vois le plus souvent lorsque les équipes évaluent les options de tubes pour le fonctionnement du condenseur :
- L'espace est restreint :la superficie de la bobine est limitée, mais les objectifs de capacité restent les mêmes.
- La chute de pression s'accentue :les pompes/ventilateurs travaillent plus fort et la consommation d'énergie augmente.
- Encrassement et tartre :les performances semblent bonnes à la mise en service, puis diminuent après des semaines ou des mois.
- Fatigue vibratoire :les supports de tubes sont « assez bons » jusqu'à ce qu'une résonance apparaisse sous certaines charges.
- Surprises liées à la corrosion :les systèmes à métaux mixtes, les changements chimiques de l’eau ou les environnements côtiers raccourcissent la durée de vie.
- Problèmes de rendement de l'assemblage :une petite dérive dimensionnelle provoque des défauts de brasage/soudage, des fuites ou des reprises.
- Volatilité des délais :vous avez besoin d’un approvisionnement prévisible et d’une qualité reproductible, et non d’un lot unique qui semble parfait.
Le meilleur choix de tube est celui qui réduit votre profil de risquepour vos conditions réelles de fonctionnement. C’est pourquoi nous devrions parler de ce qu’implique habituellement le « type D » avant de parler d’un « meilleur transfert de chaleur ».

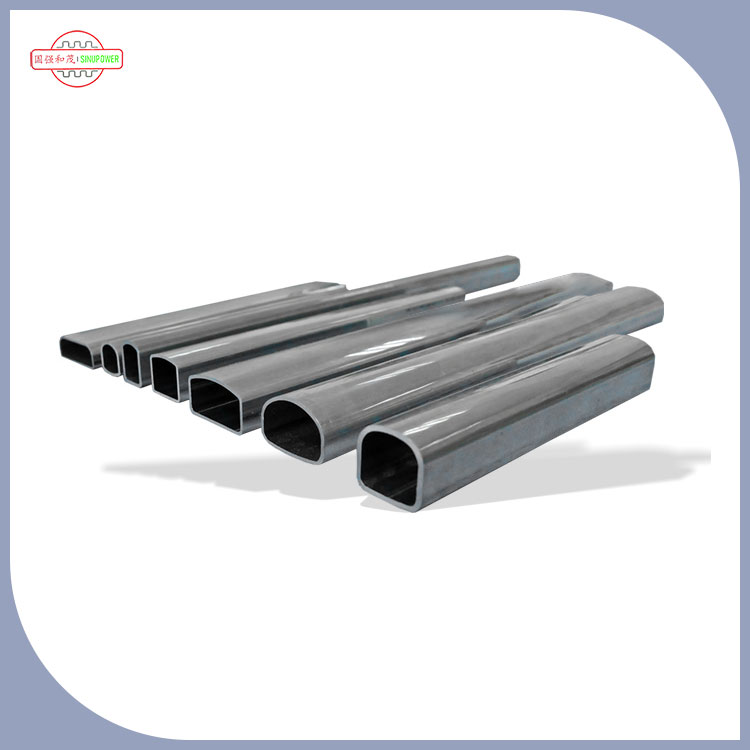

Qu’est-ce qu’un tube de condensateur rond de type D en pratique ?
Le nom peut prêter à confusion, car le « type D » est utilisé différemment selon les secteurs. Dans de nombreuses constructions de condenseurs, le « type D » signale souvent un choix de géométrie ou d'interface destiné à améliorer la stabilité du garnissage, du contact ou de l'assemblage, tout en gardant le comportement d'écoulement plus proche de ce que vous attendez d'un passage rond.
Ma définition pratique : A Tube de condensateur rond de type Dest généralement conçu pour maintenir un écoulement de fluide fluide (un avantage clé des chemins d'écoulement ronds) tout en introduisant une fonction contrôlée plate ou indexée (l'intention « D ») qui facilite le placement, l'espacement, l'assemblage du tube au collecteur ou l'utilisation de la zone de contact, en particulier dans les serpentins compacts.
Pourquoi est-ce important ? Parce que de nombreux problèmes de « performances » dans les condenseurs ne sont pas causés par la théorie du transfert de chaleur, mais par des variations de fabrication et des conditions sur le terrain. Un tube plus facile à positionner, plus facile à assembler et moins sensible aux empilements dimensionnels mineurs peut valoir plus qu'un petit gain d'efficacité théorique.
Si vous évaluez ce type de tube, ne vous contentez pas de demander « Est-il rond ? » Demander:Quelle partie de ma construction devient plus stable ou plus reproductible en raison de l'intention de conception de type D ?
Où s’intègre-t-il le mieux dans les systèmes à condenseur ?
Dans les applications de condenseurs dans les installations industrielles et les systèmes CVC, le choix des tubes est généralement un exercice d'équilibre entre la zone de transfert de chaleur, la distribution du débit et la résilience mécanique. UNTube de condensateur rond de type Dest souvent choisi lorsque :
- Il faut de la compacité :un emballage de bobine plus serré ou un alignement de tube plus prévisible permet d'atteindre les objectifs de capacité dans la même enveloppe.
- Vous voulez un comportement de flux stable :les chemins d'écoulement ronds peuvent aider à minimiser les pénalités de pression brusques par rapport aux canaux de forme plus agressive.
- Votre processus d’adhésion a besoin de répétabilité :une caractéristique de profil cohérente peut réduire la variabilité de l'assemblage.
- Changement de conditions de fonctionnement :les vibrations, les cycles de température et les charges intermittentes récompensent une géométrie mécaniquement stable.
Une dernière vérification de la réalité : si votre condenseur fonctionne avec une distribution incohérente (points chauds, températures de sortie inégales), vous pouvez perdre beaucoup plus de performances en raison d'une mauvaise distribution que vous n'en gagnerez jamais avec une forme de tube « optimisée ». Considérez donc la sélection des tubes comme faisant partie d'un système : collecteurs, supports, contact des ailettes, qualité de l'assemblage et stratégie de nettoyage.
Que spécifier pour que les performances correspondent au dessin
Voici le piège que j’ai vu trop de fois : le dessin est « complet », mais il ne contrôle pas les détails qui régissent réellement le risque de fuite, la chute de pression et le rendement de l’assemblage. Si tu veux unTube de condensateur rond de type Dpour se comporter de manière cohérente d'un lot à l'autre, ce sont les éléments de spécification qui s'avèrent payants.
Spécifications de base à verrouiller
- Diamètre extérieur et épaisseur de paroi :inclure la tolérance et la méthode de mesure.
- Longueur et qualité de coupe :limites de bavures, équerrage et exigences de conditions finales.
- Matériau/alliage :correspondre à l’environnement de corrosion et au processus d’assemblage.
- État des surfaces et propreté :contrôler les huiles, les copeaux, la poussière ; définir les défauts de surface acceptables.
- Test de pression/fuite :spécifier la pression d'essai, le fluide (air/eau), le temps de maintien et les critères d'acceptation.
- Stabilité dimensionnelle après formage/assemblage :si les tubes sont préformés ou usinés en bout, préciser les contrôles post-traitement.
Si vous vous approvisionnez à l’international, il est également judicieux de préciseremballage et manutentionexigences. Les tubes du condenseur peuvent être endommagés par des impacts apparemment mineurs : bosses, ovalisation, surfaces rayées et contamination. Ces défauts peuvent ne pas apparaître avant l'assemblage ou les tests de pression, alors que la reprise est beaucoup plus coûteuse.
Comment penser à la corrosion, à l'encrassement et aux vibrations
« Durable » n'est pas un seul attribut. Pour les tubes de condenseur, la durabilité est généralement le produit dechimie(résistance à la corrosion),physique(vibrations et fatigue), etopérations(encrassement et nettoyage). Voici comment je le décomposerais pour décider si unTube de condensateur rond de type Dest la bonne décision.
Corrosion
- La chimie de l’eau est importante :le niveau de chlorure, le pH, l'oxygène dissous et les programmes biocides modifient le comportement à la corrosion.
- Systèmes mixtes métalliques :Les couples galvaniques peuvent accélérer discrètement les dommages s'ils ne sont pas isolés ou traités.
- Protection des surfaces :les stratégies de revêtement ou de revêtement peuvent aider, mais seulement si votre méthode de nettoyage ne les dépouille pas.
Encrassement et tartre
- Attendez-vous à une baisse des performances :Intégrez un accès au nettoyage et choisissez des spécifications de tube qui tolèrent votre approche de nettoyage.
- Compromis de vitesse :une vitesse plus élevée peut réduire les dépôts mais peut augmenter l'érosion ou l'énergie de pompage.
- Réalité de la maintenance :si votre équipe ne peut nettoyer que deux fois par an, choisissez un design qui reste stable entre les nettoyages.
Vibrations et fatigue
- Stratégie d'accompagnement :La géométrie des tubes peut aider, mais les supports et l'espacement déterminent souvent la durée de vie finale en fatigue.
- Cyclisme thermique :une expansion/contraction répétée peut desserrer les joints si les tolérances dérivent.
- Risque de résonance :si votre équipement présente des bandes de vibrations connues, vérifiez rapidement les fréquences naturelles du tube/support.
Si vous achetez pour la disponibilité, demandez des preuves de cohérence. Par exemple,Tubes de transfert de chaleur Sinupower Changshu Ltd., comme de nombreux fabricants sérieux de cette catégorie, positionne ce type de tube autour d'un service de transfert de chaleur fiable et d'un comportement d'écoulement stable. Votre travail consiste à rendre ces affirmations « réelles » en les liant à des critères d'acceptation mesurables dans votre bon de commande et votre plan d'inspection.
Questions des fournisseurs qui évitent des retouches coûteuses
Si je devais choisir un changement de mentalité pour les acheteurs, c'est celui-ci : ne vous contentez pas d'évaluer le tube, évaluez leprocessuscela fait le tube. Lorsque vous recherchez unTube de condensateur rond de type D, ces questions sont celles qui tendent à exposer le risque dès le début :
- Comment contrôler la dérive dimensionnelle entre les lots ?Demandez ce qui est mesuré, à quelle fréquence et ce qui se passe lorsque les mesures sont hors spécifications.
- Que signifie « propre » dans votre usine ?Renseignez-vous sur l'élimination des copeaux, le contrôle de l'huile et l'emballage après l'inspection finale.
- Quel test est standard et lequel est facultatif ?Test de pression, courants de Foucault (le cas échéant), classement visuel, contrôles de dureté : rendez-le explicite.
- Pouvez-vous fournir des dossiers d’inspection avec les expéditions ?Si la réponse est vague, traitez-la comme un signal.
- Comment éviter les dommages de manutention pendant le transport ?Les bosses et les rayures peuvent se transformer en fuites et en débris.
- Quelle est votre pratique de contrôle du changement ?Les changements de source de matériaux ou les changements d’outillage doivent être communiqués avant l’arrivée de l’expédition.
Les bons fournisseurs ne seront pas offensés par ces questions. Ils seront soulagés que vous soyez sérieux, car les clients sérieux réduisent les malentendus et la lutte contre les incendies d'urgence.
Tableau de sélection et de dépannage
Utilisez ce tableau comme une « carte de l’acheteur » rapide pour faire correspondre les problèmes courants de condensateur avec ce que vous devez spécifier ou vérifier lors du choix d’unTube de condensateur rond de type D.
| Problème de l’acheteur | Qu'est-ce qui le cause habituellement | Que préciser/vérifier | À quoi faut-il faire attention |
|---|---|---|---|
| La capacité diminue avec le temps | Encrassement, tartre, mauvais accès au nettoyage | Compatibilité des méthodes de nettoyage ; état de surface ; hypothèses sur les intervalles de maintenance | Un nettoyage agressif peut endommager les revêtements ou les joints |
| Chute de pression élevée | Restriction du débit, mauvaise répartition, surfaces internes rugueuses | Intention du chemin de flux ; tolérance dimensionnelle ; propreté intérieure | De « petits » changements de tolérance peuvent devenir de lourdes pénalités pour le système |
| Échecs de fuite après l'adhésion | Mettre fin aux problèmes de qualité, à la contamination, à l'inadéquation avec l'interface d'en-tête | Limites d'équerrage/de bavure ; norme de propreté ; plan de test d'étanchéité | La contamination se cache souvent jusqu'au test de pression final |
| Bruit de vibration / fissures de fatigue | Espacement des supports, résonance, contrainte de cycle thermique | Stratégie d'accompagnement ; sélection des matériaux ; stabilité dimensionnelle après formage | Ne considérez pas la géométrie des tubes comme un substitut à des supports appropriés |
| Corrosion et remplacement anticipé | Chimie de l'eau, métaux mélangés, exposition à l'environnement | Choix du matériau/alliage ; stratégie d'isolement; surépaisseur de corrosion | Les choix de matériaux « taille unique » survivent rarement aux sites difficiles |
| Faible rendement d'assemblage | Incohérence des lots, dommages de manipulation, critères d'acceptation peu clairs | Dossiers d'inspection ; conditionnement; limites de défauts ; attentes en matière de contrôle du changement | Les coûts de retouche dépassent souvent les différences de prix des tubes |
FAQ
Un tube de condensateur rond de type D est-il réservé à une seule industrie ?
Pas nécessairement. Le même concept de tube peut apparaître partout avec des condenseurs compacts et des matériaux d'assemblage stables. Ce qui change, ce sont les spécifications : le matériau, la tolérance et les tests doivent correspondre à vos conditions de fonctionnement (température, chimie du fluide, profil de vibration, méthode de nettoyage).
Que dois-je prioriser en premier : le transfert de chaleur ou la fiabilité ?
Dans la plupart des installations réelles, la fiabilité l'emporte. Un tube légèrement « moins optimal » qui maintient ses performances pendant des mois avec un nettoyage prévisible et moins de fuites produit souvent de meilleurs résultats en termes de coût total qu'une conception qui démarre en force mais se dégrade rapidement ou complique l'assemblage.
Comment puis-je éviter de commander une mauvaise interprétation de type « D » ?
Traitez le « type D » comme un drapeau pour clarifier les détails de la géométrie et de l’interface. Confirmez l'intention de la section transversale, les conditions d'extrémité et la manière dont le tube s'accouple aux collecteurs et aux supports. Ajoutez des croquis, des tolérances et des points d'inspection à vos documents d'achat afin qu'il n'y ait aucune ambiguïté.
Ai-je besoin de contrôles de qualité spéciaux pour ces tubes ?
Si le condenseur est critique, oui. Au minimum, définissez les contrôles dimensionnels, les exigences de propreté et une méthode de test de fuite/pression. Pour les systèmes à risque plus élevé, exigez des enregistrements d’inspection des lots et des limites de défauts claires (bosses, rayures, ovalité, bavures).
Quel est le moyen le plus rapide de réduire le risque de fuite ?
Verrouillez la qualité finale, la propreté et la manipulation/emballage. De nombreuses fuites commencent par de minuscules problèmes (bavures, contamination ou bosses de manipulation) qui ne se révèlent que lors de l'assemblage ou des tests de pression ultérieurs.
Pensées finales
A Tube de condensateur rond de type Dpeut être une réponse intelligente lorsque vous luttez contre des contraintes d'espace, des pertes de charge ou des problèmes de rendement d'assemblage, en particulier lorsque votre équipe a besoin d'un tube qui se comporte de manière prévisible sous une contrainte de fonctionnement réelle. La clé est d'acheter ledroiteversion de « type D » pour votre architecture de condenseur, puis sauvegardez-la avec les spécifications et la discipline d'inspection qui maintiennent les performances constantes d'une expédition à l'autre.
Si vous envisagez de construire un nouveau condenseur ou de remplacer des tubes dans un système existant,Tubes de transfert de chaleur Sinupower Changshu Ltd.peut vous aider avec des options de produits et un savoir-faire en matière de fabrication adaptés au service des condenseurs. Partagez vos conditions de fonctionnement, votre capacité cible et vos dimensions clés, et nous vous aiderons à affiner une spécification de tube adaptée à vos contraintes. Prêt à aller de l'avant ?Contactez-nous pour discuter de votre projet et obtenir un devis qui correspond à vos exigences réelles.
