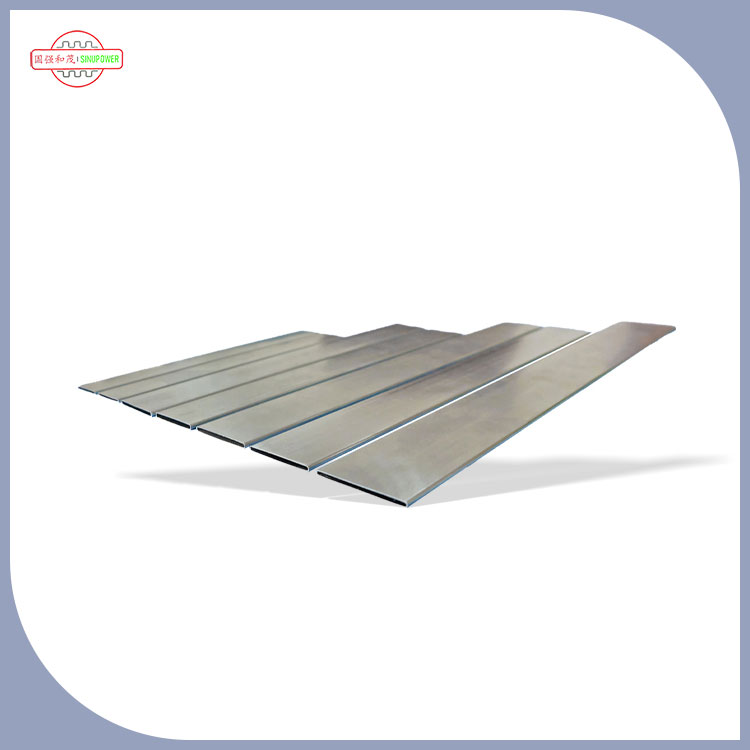

Le processus de soudage pour les tuyaux de type B de soudage pour les noyaux de chauffage comprend généralement les étapes suivantes:
1.Préparation du soudage
Nettoyage des matériaux: Utilisez des brosses en fil en acier inoxydable, des fichiers et d'autres outils pour éliminer les taches d'huile, la rouille, les impuretés et d'autres contaminants de la surface du tuyau de type B à souder, comme la connexion entre l'extrémité du tuyau et l'en-tête, révélant un lustre métallique. Si nécessaire, des solvants organiques tels que l'acétone peuvent être utilisés pour éliminer davantage l'huile.
Sélection du matériau de soudage: Choisissez le matériau de soudage approprié en fonction du matériau du tuyau de type B. Par exemple, s'il s'agit d'un tuyau de type B en matériau en acier en carbone, les tiges de soudage en acier en carbone correspondantes telles que E4303 peuvent être sélectionnées; S'il est fait de matériau en acier inoxydable, les tiges de soudage en acier inoxydable telles que E308-16 doivent être sélectionnées.
Débogage de l'équipement de soudage: Vérifiez si l'équipement de soudage fonctionne normalement, ajustez le courant de soudage, la tension et d'autres paramètres. Pour les équipements de soudage à l'arc, il est nécessaire de s'assurer que le débit de gaz est approprié et que la pureté du gaz argon est supérieure à 99,97%.
Traitement des rainures: Sélectionnez la forme de rainure appropriée, telle que la rainure en V, en fonction du diamètre et de l'épaisseur de paroi du tuyau de type B. Les dimensions de l'angle de rainure, du bord émoussé et du dégagement de l'articulation doivent répondre aux exigences du processus de soudage. Généralement, l'angle de surface de la rainure est de 60 ° ± 5 °, le bord émoussé est de 0 à 2 mm et le dégagement de l'articulation est de 2 à 4 mm.
Soudage de positionnement: Assemblez le tuyau de type B avec des composants tels que l'en-tête pour assurer un positionnement précis. Fixé par le soudage de positionnement, la longueur et la quantité de soudures de positionnement varient en fonction du diamètre du tuyau. Lorsque le diamètre du tuyau est inférieur ou égal à 100 mm, la longueur des soudures de positionnement doit être de 5 à 10 mm et il ne devrait pas y avoir de moins de 3 soudures de positionnement; Lorsque le diamètre du tuyau est supérieur à 100 mm, la longueur de la soudure de positionnement doit être supérieure à 15 mm.
2.Opération de soudage
Soudage inférieur: Démarrez un arc à la surface de la rainure, puis amenez l'arc à la position de départ et la soudure le long de la couture de soudure après que le bord émoussé soit fondu. À l'aide de la méthode de rupture de l'arc ou de la méthode d'arc continu pour le soudage, faites attention à l'observation de la taille du pool fondu et de la situation de dégradation pour assurer une bonne fusion à la racine de la soudure, sans défauts tels qu'une pénétration incomplète ou une inclusion du laitier.
Soudage de remplissage: Une fois le soudage de base terminé, le soudage de remplissage est effectué. Le soudage simple ou multi-pass peut être utilisé en fonction de la situation spécifique, et le soudage à l'arc continu peut être utilisé. La méthode de transport de la bande peut utiliser le croissant ou le swing en dents de scie, et l'amplitude doit être une couche accrue par couche. Il est important de s'arrêter légèrement des deux côtés de la rainure pour assurer la largeur et la hauteur de la couture de soudure, et d'éviter l'inclusion des scories causée par des rainures entre les billes de soudure.
Soudage des couvertures: Lors de la couverture du soudage, le courant utilisé doit être légèrement plus petit pour maintenir une forme et une taille uniformes de la piscine fondue. L'angle entre la tige de soudage et la direction de soudage doit être maintenu à environ 75 °. Lorsque la tige de soudage se balance au bord de la rainure, elle doit s'arrêter brièvement pour éviter la sous-cutation.
3.Traitement de la soudure postale
Nettoyage de soudure: Une fois le soudage terminé, nettoyez rapidement la surface de la soudure des impuretés telles que les scories et les éclaboussures, à l'aide d'outils tels que des brosses métalliques et des machines de broyage pour le nettoyage.
Inspection de l'apparence: Vérifiez si l'apparence de la soudure répond aux exigences. La soudure doit être uniforme, lisse et exempte de défauts tels que les pores, les fissures, la sous-cutation et le manque de fusion. La hauteur excessive de la soudure doit être dans la plage spécifiée, généralement 0-2 mm, et localement pas supérieure à 3 mm. La largeur de la soudure du couvercle doit être de 0,5 à 2,0 mm plus large de chaque côté de l'ouverture de la rainure.
Tests non destructeurs: Selon les normes et exigences pertinentes, des tests non destructeurs sont effectués sur des soudures, telles que les tests de particules magnétiques, les tests de pénétrant ou les tests à ultrasons, pour vérifier les défauts à l'intérieur de la soudure.
Traitement thermique: Si le matériau du tuyau de type B est de l'acier à alliage élevé ou d'autres matériaux sujets à la contrainte de soudage, ou si le processus de soudage nécessite un traitement thermique, la couture de soudure doit être traitée thermique, telle que la température, la normalisation, etc., pour éliminer le stress de soudage et améliorer les propriétés mécaniques de la semelle de soudure.
